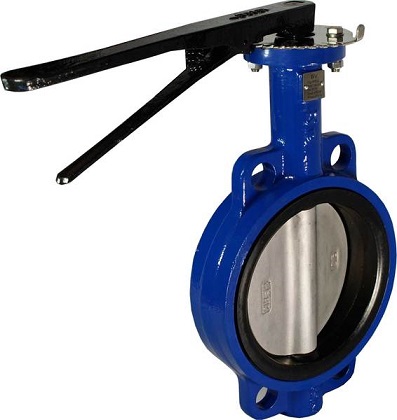

Van bướm tay gạt D50

Nguyên Lý Hoạt Động Van Bướm.

Đặt van bướm ở vị trí mở ¼ trước khi lắp đặt để tránh làm biến dạng miếng đệm(sleeve) do xiết quá chặt, làm kẹt và rò rỉ.

- Đường kính của 2 đường ống lắp van bướm phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van.
- Cần phải có một khoảng cách mặt bích vừa đủ để lắp van để không làm hư hại miếng đệm(sleeve)
- Xiết chặt các ốc, vít từ từ theo mặt phẳng
- Không sử dụng miếng đệm (gasket)giữa  mặt bích và van
- Kích thước mặt bích phải đồng nhất kích thước van
- Không được hàn mặt bích gần Van Bướm đã được lắp đặt.
- Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang
Khi chúng ta tác động lên tay gạt, tay quay hoặc vô lăng thì sẽ tác động lên trục của van bướm làm cánh bướm sẽ xoay theo các góc mở khác nhau khi đó dòng tiết lưu chảy qua ống sẽ có lưu lượng khác nhau. Thông thường trạng thái đóng hoàn toàn thì góc mở bằng 0 độ, còn khi van mở hoàn toàn thì cánh xoay một góc 90 độ so với trục chính giữa của nó
